Недостатки гибких воздуховодов

Автор: Саркис Тагаев   (2025-03-11)

Для адаптации вентиляционных систем создано много разных компонентов. Среди этих элементов особое место занимают удобные в монтаже гибкие воздуховоды. Однако, прежде чем остановить свой выбор в их пользу, важно учесть не только преимущества, но и сопутствующие отрицательные факторы, которые могут сказаться на эффективности будущего воздухообмена.

Прежде чем погрузиться в недостатки, отметим сильные и слабые стороны этой продукции.

Плюсы и минусы

Рассмотрим подробнее наиболее существенные проблемы, которые негативно сказываются на производительности вентиляционных коммуникаций.

Значительные потери давления из-за трения

Внутренняя поверхность гибких воздуховодов не гладкая. В отличие от жестких металлических или пластиковых аналогов, они имеют гофрированную или спирально-навивную структуру. Эта особенность — причина повышенного аэродинамического сопротивления. Как следствие, для достижения необходимого воздухообмена требуется более мощный вентилятор, что увеличивает энергопотребление и шум от оборудования.

Чтобы вы почувствовали разницу, я приведу результаты расчета местного сопротивления для магистрали диаметром 200 мм с расходом воздуха 600 м³/час и скоростью потока 5,31 м/с. Отличие почти в 10 раз.

Ниже приводятся номограммы с характеристиками распространенных типов воздухопроводов. Вы можете сравнить их удельное сопротивление с аэродинамическим расчетом жестких каналов.

Динамические характеристики вентканалов разных типов

Из алюминиевой фольги:

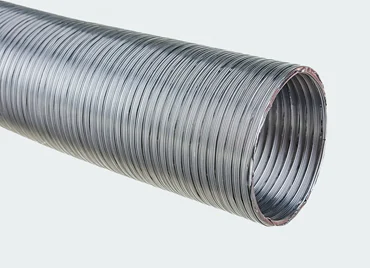

Полужесткие гофры:

Изделия из ПВХ:

Пластиковые эластичные трубы:

Проблемы деформации в вытяжных системах

В системах вытяжной вентиляции из-за создаваемого вентилятором разряжения может возникать риск деформации круглой спиральной структуры, приводящей к уменьшению пропускной способности коммуникаций. Рассмотрим два основных типа деформации.

Эффект домино

Даже небольшое преобладание внешнего давления способно вызвать последовательное схлопывание витков проволочного каркаса. Оно распространяется волной, проходящей по всей длине канала. Полезное сечение значительно уменьшается, снижая производительность оборудования.

Сжатие

Второй тип деформации – сжатие, при котором алюминиевый гофрированный воздуховод сплющивается, приобретая овальную или практически плоскую форму. Аналогичный эффект возникнет, если на мягкий круглый трубопровод положить тяжелый предмет. Сжатие происходит, когда каркас не выдерживая теряет способность сопротивляться нагрузке.

Чтобы обозначенные проблемы появились с меньшей вероятностью:

• Подбирайте круглые трубопроводы с более жесткими стенками из плотных, упругих материалов.
• Используйте каркас из усиленной толстой проволоки.
• Применяйте продукцию с меньшим шагом спирали. Большее количество витков проволоки на единицу длины, увеличивает общую жесткость и устойчивость к сжатию.
• Растягивайте прямые участки при монтаже. Крепите их концы с натяжением. Это предотвратит начало «эффекта домино».
• Уменьшите внутреннее разряжение.

Область применения

Гибкие алюминиевые и пвх воздухопроводы малых диаметров распространены в бытовой вентиляции. В промышленные сети их лучше внедрять локально, сочетая их с жесткими магистральными каналами, там где требуется адаптивность подключения оборудования, решеток и диффузоров.

Часто задаваемые вопросы и рекомендации

Позитивное заключение с видео

Несмотря на представленную информацию, при правильной эксплуатации в допустимом диапазоне скоростей потери давления и уменьшение расхода воздуха не будут критическими. Главное – действовать грамотно, понимая и зная имеющиеся недостатки. Рекомендую посмотреть тематическое видео, в котором Павел Шапошников экспериментальным путем пришел к аналогичным позитивным выводам.
